概述

   GT611-1PPS脈沖分配放大器是我公司設計的一款高性價比時間頻率測試脈沖信號擴展設備，將脈沖信號進行多路分配驅動放大，具有抖動小、隔離度高、性價比高等優點，可應用于計量、時統、廣電、通信等時間頻率測試系統。支持1路1PPS信號輸入，進行10路驅動放大。

技術指標-----

技術參數

  輸入信號：1路，BNC，TTL/CMOS、LVC等信號輸入， BNC，50Ω

  輸出信號：10路，BNC，50Ω

  輸出抖動： < 0.1ns

隔離放大響應

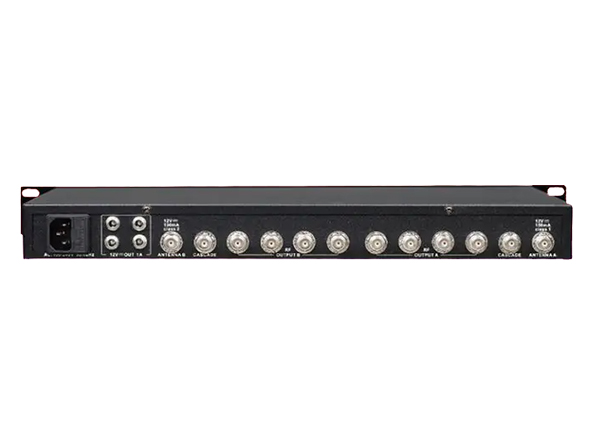

后面板說明

輸入：InputI端接輸入信號

  輸出：10路信號輸出

  220V 2A電源保險管

  220V 50Hz電源線插座

  電源開關

物理及環境參數

  機箱尺寸： 1U標準機箱，424×180×44 mm

     重    量： 2KG

  工作溫度： -10℃～+50℃

  存儲溫度： -40℃～+80℃

  輸入電壓： 220±20% V AC輸入

  功    耗:   <5W

標準配置

  脈沖分配放大器主機 1臺

  1米電源線  1根
